Vaihdeteline

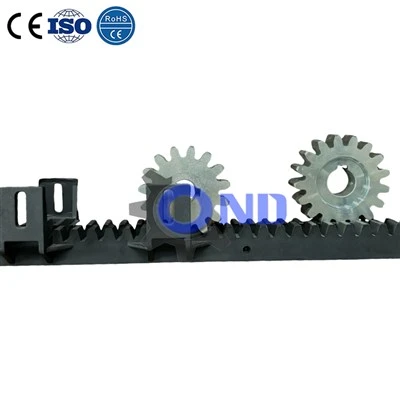

Mikä on Gear Rack
Hammastelineitä käytetään muuntamaan pyörivä liike lineaariseksi liikkeeksi. Hammastelineessä on suorat hampaat, jotka on leikattu tangon neliömäisen tai pyöreän osan yhdelle pinnalle ja se toimii hammaspyörällä, joka on pieni lieriömäinen hammaspyörä hammastankoon.
Gear Rackin edut
Tarkka lineaarinen liike
Hammaspyörät tarjoavat tarkan ja kontrolloidun lineaarisen liikkeen. Hammaspyörän hampaiden ristikko varmistaa tasaisen ja tasaisen liikkeen, jolloin robotit ja automatisoidut järjestelmät voivat saavuttaa tarkan paikantamisen ja toistettavuuden toiminnassaan.
Korkea hyötysuhde
Hammaspyörästöillä on korkea mekaaninen hyötysuhde, mikä muuttaa suurimman osan syöttötehosta lineaariseksi liikkeeksi. Niiden hampaiden kiinnitys varmistaa minimaaliset tehohäviöt, mikä tekee niistä energiatehokkaita ja soveltuvia sovelluksiin, joissa virransäästö on välttämätöntä.
Kompakti muotoilu
Lineaarinen liike hammastanko- ja hammaspyöräjärjestelmissä tapahtuu yhtä akselia pitkin, mikä johtaa kompaktiin ja tilaa säästävään suunnitteluun. Tämä on erityisen edullista robotiikassa ja automaatiossa, joissa tilarajoitteet ovat yleisiä ja kompaktit komponentit ovat toivottavia tehokkaan integroinnin kannalta.
Matala vastaisku
Hammaspyörät voidaan suunnitella siten, että niiden välys on minimaalinen, mikä tarkoittaa hammaspyörän hampaiden välistä välystä. Pieni välys varmistaa tarkan liikkeenhallinnan ja vähentää paikannusvirheiden tai tärinän mahdollisuutta robotin toiminnan aikana.
Suuri kantokyky
Hammaspyörät kestävät merkittäviä kuormia, joten ne sopivat erilaisiin robotiikka- ja automaatiotehtäviin, joihin liittyy raskaiden esineiden siirtämistä tai voiman käyttöä teollisissa olosuhteissa.
Helppo toteuttaa ja hallita
Hammastankojärjestelmät ovat suunnittelultaan suhteellisen yksinkertaisia ja helppoja toteuttaa robotiikassa ja automaatioasennuksissa. Ne voidaan kytkeä erilaisiin toimilaitteisiin, kuten moottoreihin ja servoihin, ja niitä voidaan ohjata tavallisilla liikkeenohjaustekniikoilla.
Hiljainen toiminta
Hyvin suunnitellut hammastanko- ja hammaspyöräjärjestelmät toimivat tasaisesti ja hiljaisesti niiden asteittaisen hampaiden kiinnittymisen ansiosta. Meluherkissä ympäristöissä tai sovelluksissa, joissa halutaan vähentää melua, hammastanko- ja hammaspyörävaihteet ovat edullisia.
Kestävyys ja pitkäikäisyys
Oikein suunnitelluilla hammastanko- ja hammaspyöräjärjestelmillä, joissa on sopivat materiaalit ja lämpökäsittely, on erinomainen kestävyys ja kulutuskestävyys. Tämä takaa robotti- ja automatisoitujen järjestelmien pidemmän käyttöiän, pienemmät huoltovaatimukset ja paremman luotettavuuden.
Joustavuus ja räätälöinti
Hammaspyörät voidaan räätälöidä sopiviksi tiettyihin robotti- ja automaatiosovelluksiin. Suunnittelijat voivat säätää vaihteistoparametreja, kuten hammasprofiilia, moduulia, nousua ja pituutta, vastaamaan järjestelmän vaatimuksia, mikä mahdollistaa suunnittelun joustavuuden.
Laaja valikoima sovelluksia
Hammaspyörät ovat monipuolisia ja ne löytävät käyttökohteita erilaisissa robotiikka- ja automaatiotehtävissä, kuten keräily- ja paikkatoiminnoissa, kokoonpanolinjoissa, materiaalinkäsittelyssä, CNC-koneissa, 3D-tulostimissa ja muissa.
Miksi valita meidät
Räätälöidyt ratkaisut:Ymmärrämme, että jokaisella sovelluksella on ainutlaatuiset vaatimukset, ja tiimimme voi työskennellä kanssasi kehittääkseen räätälöityjä rattaita, jotka on räätälöity sinun tarpeisiisi. Etsitpä luotettavaa räätälöityä hammasrattaiden valmistajaa, joka täyttää ainutlaatuiset vaatimukset, meillä on asiantuntemusta ja kokemusta tarjotaksemme tarvitsemasi korkealaatuiset ratkaisut.
Laatuvakuutus:Olemme ylpeitä voidessamme tarjota korkeimman laadun, tarkkuuden ja suorituskyvyn ketjupyörät. Tuotteemme käyvät läpi tiukat testaukset sen varmistamiseksi, että ne täyttävät tai ylittävät alan standardit.
Tekninen tuki:Kokenut tiimimme on valmis auttamaan sinua tuotteiden valinnassa, asennusohjeissa ja kaikissa teknisissä kysymyksissäsi.
Sovellusalueet:Hammasrattaita käytetään laajalti eri teollisuudenaloilla, mukaan lukien kuljetinjärjestelmät, pakkauskoneet, maatalouslaitteet ja muut.
Kuinka käyttää Gear Rackiä
Vaihteistot muuttavat voiman ja liikkeen pyörivästä liikkeestä lineaariseksi liikkeeksi. Suorissa hammastelineissä vastinpyörän on oltava sama nousu ja sama painekulma. Kun hammastangon hampaat ovat kierteisiä, sekä hammaspyörän että hammastangon nousun, painekulman ja kierrekulman on oltava samat; kunkin komponentin heliksikulman suunnan on kuitenkin oltava vastakkainen.
Hammastelineen hampaat leikataan hammastangon jyrsinkoneella. Jyrsintäpää koneistaa osan telineestä ja indeksoi sitten viereiseen osaan, kunnes teline on valmis. Telineen maksimipituutta rajoittaa vain jyrsinkoneen pituus. Vaihteistot voidaan valmistaa eri materiaaleista, kuten teräksestä, messingistä, pronssista tai muovista, ja ne voidaan sovelluksesta riippuen karkaista lujuus- ja kestävyysvaatimusten mukaan.
Hammastelineen geometria määritellään useilla parametreilla. Teoreettisessa mielessä hammastanko on vain hammaspyörä, jonka halkaisija on ääretön. Laskelmat vaihtelevat sen mukaan, valmistetaanko hampaat normaalijärjestelmässä vai poikittaisjärjestelmässä.
Ensimmäinen vaihdetangon valmistukseen tarvittava arvo on nousu. Metrijärjestelmässä tätä kutsutaan moduuliksi. Moduulin arvon kasvaessa hammaspyörän hampaan koko kasvaa. Englanninkielisessä standardijärjestelmässä kierrehammaspyörän nousu tunnetaan nimellä diametraalinen pitch (DP). Se edustaa hampaiden määrää, joka löytyy hammaspyörästä, jonka vertailuhalkaisija on yksi tuuma.
Painekulma on hammaspyörien toimintalinjan ja jakoympyrän tangentin välinen kulma. Se määrittää hammaspyörien hampaiden välisen kosketuksen ja vaikuttaa hammaspyörien kantokykyyn ja tehokkuuteen. Englanninkielisessä järjestelmässä kierteisten hammaspyörien painekulman arvot ovat tyypillisesti 20 astetta tai 14 astetta 30 minuuttia. Metrinen kierrevaihteiden painekulma on tyypillisesti 20 astetta.
Hammaspyörän hampaiden lukumäärän valitsee loppukäyttäjä sovellukselle halutun nopeussuhteen perusteella. Jokainen hammaspyörän kierto kulkee tietyn lineaarisen matkan hammastankoa pitkin. Hammaspyörän, jossa on pienempi määrä hampaita, täytyy pyöriä nopeammin kuin suuremman hammaspyörän kulkeakseen saman matkan.
Hammastangon hampaan lisäys on lineaarinen etäisyys nousun korkeuden ja hampaan kärjen välillä. Vastaavasti dedendum on pituuskorkeuden ja hampaan juuren välinen lineaarinen etäisyys. Lisäyksen ja dedendumin summa määrittää hampaan kokonaiskorkeuden.
Välyksen arvo on tärkeä vaihdetelineille. Tämä arvo mittaa hammaspyörän hampaiden ja hammastangon hampaiden välistä etäisyyttä, kun ne eivät ole kosketuksissa. On välttämätöntä, että hammaspyörän hampaat sopivat kunnolla ja voiteluaine tarttuu hammastankoon ja hammaspyörään niiden kosketuspisteessä, että välys on pieni. Koska hammastanko- ja hammaspyöräjärjestelmiä käytetään tyypillisesti paikannussovelluksissa, välysvirheiden kertymisellä voi olla merkittävä vaikutus asennon tarkkuuteen. Hammastanko- ja hammaspyöräjärjestelmiin on sisällytetty lisämekanismeja, kuten optisia koodereja, paikannustarkkuuden säilyttämiseksi.
Hammastelineen suunnitteluun kuuluu nousukorkeuden, moduulin, painekulman, lisäyksen, dedendumin ja välyksen määrittäminen. Nämä tekijät riippuvat halutusta nopeussuhteesta, voimansiirtovaatimuksista ja mekaanisen järjestelmän suunnittelusta. Hammastelineet välittävät tehoa vain kohtisuorassa olevien akselien välillä. Kun hammasratas pyörii, hampaat kytkeytyvät ja välittävät vääntömomentin hammaspyörästä hammastankoon. Jos hammastanko on kiinteä ja hammaspyörää käännetään myötäpäivään, hammaspyörä kääntyy oikealle. Jos hammaspyörä on kiinteä ja pyörii myötäpäivään, hammastanko kääntyy vasemmalle. Siirtymäetäisyys hammastankoa pitkin on yhtä suuri kuin hammaspyörän nousukehä. Normaalia moduulia käytettäessä tämä etäisyys on murto-osa. Kun käytät pyöreää sävelkorkeutta moduulin sijaan, voit saavuttaa kiinteän käännöksen. Esimerkiksi moduulin 3 hammaspyörä, jossa on 30 hammasta, kääntää 282,74 millimetriä kierrosta kohti, kun taas CP10 hammaspyörä, jossa on 30 hammasta, kääntää täsmälleen 300 millimetriä kierrosta kohti. Toinen tapa saavuttaa kiinteä pyörimisarvo on käyttää kierteistä hammastankoa, jonka kierrekulma on 19 astetta 31' 41", koska tämä arvo muuntaa moduulin myös ympyrämäiseksi nousuksi.
Vaihteistot ovat yleisesti käytetty elementti mekaanisissa järjestelmissä, koska ne ovat rakenteeltaan yksinkertaisia, toiminnaltaan tehokkaita ja kustannustehokkaita. Hammastelineiden teknisten määritelmien ja suunnitteluperiaatteiden ymmärtäminen on välttämätöntä kaikille mekaanisten järjestelmien kanssa työskenteleville.
Gear Rackin sovellukset
Hammastelineitä käytetään muuntamaan pyörivä liike lineaariseksi liikkeeksi. Hammastelineessä on suorat hampaat, jotka on leikattu tangon neliömäisen tai pyöreän osan yhdelle pinnalle ja se toimii hammaspyörällä, joka on pieni lieriömäinen hammaspyörä hammastankoon. Yleensä hammastankoa ja hammasratasta kutsutaan yhteisesti "hammaspyöräksi". Vaihteita on monia tapoja käyttää. Esimerkiksi, kuten kuvassa, hammaspyörää käytetään hammastangon kanssa yhdensuuntaisen akselin pyörittämiseen.
Tarjotakseen monia muunnelmia hammastankoista ja hammaspyöristä, sillä on varastossa monenlaisia hammastankoja. Jos sovellus vaatii pitkää pituutta, joka vaatii useita vaihteistotelineitä sarjassa, meillä on hammastelineet, joiden hammasmuodot on konfiguroitu oikein päissä. Näitä kutsutaan "hammastelineiksi koneistetuilla päillä". Kun hammastanko on valmistettu, hampaiden leikkausprosessi ja lämpökäsittely voivat saada sen yrittämään ja menemään väärään paikkaan. Voimme hallita tätä erityisillä puristimilla ja korjaavilla prosesseilla.
On sovelluksia, joissa hammastanko on paikallaan, kun taas hammaspyörä kulkee ja toisia, joissa hammaspyörä pyörii kiinteällä akselilla hammastangon liikkuessa. Ensin mainittua käytetään laajalti kuljetusjärjestelmissä, kun taas jälkimmäistä voidaan käyttää suulakepuristusjärjestelmissä ja nosto- ja laskusovelluksissa.
Mekaanisena elementtinä pyörivän lineaariliikkeen siirtämiseksi hammastankoja verrataan usein kuularuuveihin. Telineiden käyttämisessä kuularuuvien sijasta on etuja ja haittoja. Hammastelineen etuja ovat sen mekaaninen yksinkertaisuus, suuri kuormankantokyky, pituuden rajoittamattomuus jne. Yksi haittapuoli on kuitenkin välys. Kuularuuvin etuja ovat korkea tarkkuus ja pienempi välys, kun taas sen puutteita ovat taipumasta johtuva pituusrajoitus.
Hammastankoa ja hammaspyöriä käytetään nostomekanismeihin (pystyliike), vaakaliikenteeseen, paikoitusmekanismeihin, pysäyttimiin sekä useiden akselien synkroniseen pyörimiseen yleisissä teollisuuskoneissa. Toisaalta niitä käytetään myös ohjausjärjestelmissä autojen suunnan vaihtamiseen. Hammastanko- ja hammaspyöräjärjestelmien ominaisuudet ohjauksessa ovat seuraavat: yksinkertainen rakenne, suuri jäykkyys, pieni ja kevyt sekä erinomainen herkkyys. Tällä mekanismilla ohjausakseliin asennettu hammaspyörä on yhdistetty ohjaustankoon, joka välittää pyörivän liikkeen sivusuunnassa (muuntaa sen lineaariliikkeeksi), jotta voit ohjata pyörää. Lisäksi hammastankoa ja hammaspyöriä käytetään moniin muihin tarkoituksiin, kuten leluihin ja sivuliukuportteihin. Gear Rack and Pinion – lineaarisen liikkeen luominen
Hammastankoa ja hammaspyörää käytetään muunnettaessa pyörivä liike lineaariliikkeeksi (tai päinvastoin). Tangon muotoista hammaspyörää, jonka sylinterimäisen hammaspyörän säde on ääretön (tasainen pinta), kutsutaan hammastankoksi ja verkkomaista hammaspyörää kutsutaan hammaspyöräksi. Telinettä voidaan käyttää laajentamalla sitä yhdistämällä niin monta telinettä tarvittaessa päätypintojen koneistukseen.
Kierteinen hammastanko on tangon muotoinen hammaspyörä, jossa on vino lineaarinen hammasjälki, jota käytetään kun vaaditaan hiljaisuutta ja nopeaa pyörimistä, ja se voidaan liittää kierrehammaspyörällä.
Autojen ohjausmekanismeissa käytetty hammastanko ja hammaspyörä
Ohjausmekanismia käytetään autojen suunnan vaihtamiseen, ja se luokitellaan pääasiassa hammastanko- ja kuulamutterityyppeihin.
Näistä kahdesta hammastanko-tyyppisestä ohjausmekanismista on tullut valtavirta, jota käytetään monissa pienissä autoissa. Sen rakenne on yksinkertainen muiden ominaisuuksien kanssa, kuten keveys, suuri lujuus, alhainen kitka, erinomainen reagointikyky jne.
Hammastankotyyppinen ohjausmekanismi koostuu hammaspyörästä, joka on kiinnitetty ohjausakselin kärkeen, johon ohjauspyörä on asennettu. Hammaspyörä on sidottu hammastankoon niin, että kahvan liike pyörittää hammaspyörää, mikä puolestaan siirtää hammastankoa sivusuunnassa. Pyörää liikutetaan vasemmalle ja oikealle telineen päihin kytketyn raidetankojärjestelmän kautta.
(Varoitus: Tällä hetkellä ei toimita hammastankoa autojen ohjausmekanismeihin.)
Materiaalit ja lämpökäsittely telineet ja hammaspyörät
Hammastankojen materiaalien osalta otetaan huomioon lujuus, kulutuskestävyys ja imukyky.
Teräksellä, S45C (1045 AISI/SAE, C45 ISO, vastaa C 45K DIN), SCM440 (4140 AISI/SAE, vastaa 42CrMo4V ISO ja DIN), 16MnCr5 (nimi ISO, vastaa 17Cr3 in DIN), ruostumaton teräs, SUS303 (303/S30300 AISI/SAE, 13 ISO, vastaa X10CrNiS18-9 DIN:ssä), SUS304 (304/S30400 AISI/SAE, 6 ISO, vastaa X5CrNi 18-10 DIN-muodossa), muovimateriaalina käytetään vahvistettua nailonia, jota kutsutaan tekniseksi muoviksi, polyasetaalia (vastaa Duraconia ja POM:ia), polyamidia.
Hammastangon lämpökäsittelyssä käytetään materiaalityypeistä ja käyttötarkoituksista riippuen lämpöpuhdistusta, hiiletystä ja karkaisua, hammaspinnan suurtaajuuskarkaisua ja hammaspinnan laserkarkaisua.
Telineen kokonaispituus ja poikkileikkauksen muoto
Markkinoilla olevien vakiotelineiden kokonaispituus on yleensä enintään 2000 mm, ja niitä tarjotaan 500 mm:n yksiköissä, kuten 500 mm, 1000 mm, 1500 mm.
Lisäksi poikkileikkausmuoto on usein neliö tai suorakulmio, ja jotkut ovat pyöreitä, joita kutsutaan pyöreiksi telinetyypeiksi.
Vaihteistosten rakentaminen
- Vaikka valmistuksen vaikeusaste vaihtelee tarkkuusluokkien ja standardien mukaan, hammastangon ja hammaspyörän valmistukseen voidaan silti käyttää hammastankoleikkuukonetta ja hammaspyörästökonetta.
- Markkinoilla saatavilla olevat vakiotelineet eivät useinkaan ole pidempiä kuin 2000 mm, ja niitä on saatavana 500 mm:n paloina, kuten 500 mm, 1000 mm ja 1500 mm.
- Lisäksi poikkileikkausmuoto on usein neliön tai suorakaiteen muotoinen, kun taas jotkut ovat pyöreitä ja niitä kutsutaan pyöreiksi telinetyypeiksi.
- Ne ovat maailmanlaajuisesti eri teline- ja varustevalmistajien luomia.
Gear Rackin työskentelymenettely
Hammasratas, pyöreä hammaspyörä, joka käyttää hammastankoa ja liikuttaa sitä eniten hammaspyörässä, toimii rinnakkain hammastankojen kanssa.
Hammastelineitä käytetään sovelluksissa, kuten räkkirautatiet, koska ne tarjoavat lisäenergiaa, joka tarvitaan junan kuljettamiseen jyrkkää rinnettä ylöspäin. Tämä mekanismi siirtää pyörivää liikettä.
Vaihdetelinettä käytetään usein ohjauspyöräjärjestelmissä, koska ohjauspyörän hammaspyörän pyöriminen kohdistaa voiman hammastankoon, mikä vaikuttaa auton renkaiden suuntaan ja viime kädessä ajoneuvon suuntaan.
Ilman asianmukaista hammastankoa hammaspyörä voi irrota hammaspyörän hampaista, jolloin järjestelmä ei toimi, mikä lisää vaurioiden ja niihin liittyvien turvallisuusongelmien riskiä.
Tehtaamme
Tehtaamme on perustettu vuonna 2000, ja vuonna 2010 perustimme ulkomaisen kauppayhtiön - Tianjin Ounaida Transmissions Machinery Trading Co., Ltd:n. Tehtaallamme on kehittyneet ja tarkat laitteet tuotteiden tuotannon tehokkaaseen loppuun saattamiseen.
UKK
K: Mikä on vaihdeteline?
K: Kuinka käytät hammastankoa?
K: Mihin vaihdeteline on kiinnitetty?
K: Mikä on esimerkki hammastelineestä?
K: Mistä vaihteistotelineet on tehty?
K: Mitkä osat tulevat hammastangon ja hammaspyörän mukana?
K: Kuinka leikkaat hammaspyörän?
K: Kuinka mittaat vaihteiston?
K: Mikä kone katkaisee vaihteita?
K: Kuinka sovitat varusteet vaihdetelineeseen?
K: Kuinka vaihdeteline toimii?
K: Mikä on telineen vakiokoko?
K: Mihin vaihdeteline on kiinnitetty?
K: Mikä on esimerkki hammastelineestä?
K: Mikä on vaihdetangon keskietäisyys?
K: Mistä vaihteistotelineet on tehty?
K: Mikä on hammastangon välityssuhde?
K: Mikä on ohjausvaihdeteline?
K: Kuinka lasket hammastangon ja hammaspyörän keskietäisyyden?
K: Mikä on hammastangon vääntömomentti?
