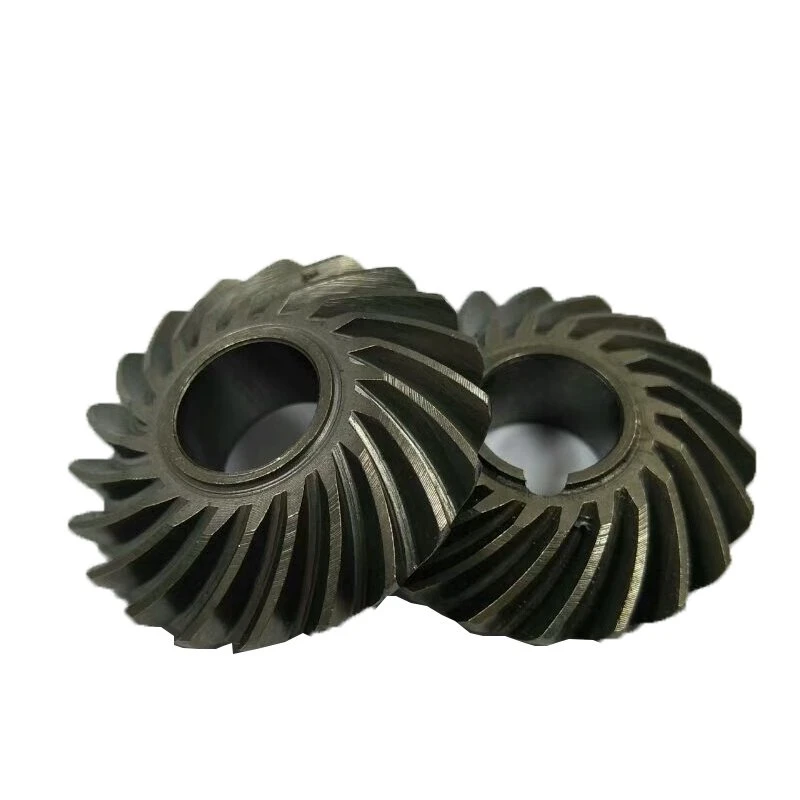

Kierre kartiohammaspyörä

Kartiohammaspyörät ovat kartiomaisia hammaspyöriä, jotka välittävät liikettä kahden risteävän akselin välillä. Spiraalikartiohammaspyörät ovat yksi tyyppi, jossa hampaat ovat kaarevia spiraalimaisesti. Toisin kuin suorat kartiohammaspyörät, nämä hampaat koskettavat toisiaan asteittain ja tasaisesti päästä toiseen. Hammasliitokset ovat suorien kartiohammaspyörien tapaan pyöriviä koskettimia jakokartion pinnalla.

Lähetä kysely

Tuotteen esittely

Suunnittelun ja hammaspyörien leikkauksen osalta, aivan kuten suorissa kartiohammasvaihteissa, Gleason-tyyppiä käytetään laajimmin kierrekartiohammaspyörissä. Saksassa Klingelnberg-tyyppi, jolla on yhtä suuri varvas- ja kantahammassyvyys, on kuitenkin edelleen syvästi käytössä.

Spiraalikartiohammaspyörillä on se etu, että ne pystyvät jauhamaan hampaita lämpökäsittelyn jälkeen, mikä mahdollistaa erittäin tarkkojen hammaspyörien valmistamisen. Lisäksi, koska hampaiden kosketussuhde on suurempi kuin suorilla kartiohammaspyörillä, melu ja tärinä vähenevät ja ne sopivat paremmin suuriin nopeuksiin. Esimerkiksi melu ja tärinä vähenevät huomattavasti suurella käyttönopeudella (yli 10 m/s). Ne ovat myös vahvempia ja kestävämpiä kuin suorat kartiohammaspyörät, mikä mahdollistaa suuremman kuormituksen. Toisaalta kierrekartiohammaspyörien valmistaminen on vaikeampaa ja vaatii huomiota työntösuuntien muutokseen pyörimis- ja vääntökulmasta riippuen. Nämä ovat joitakin haittoja.

Käytössä oikeanpuoleinen spiraali on yhdistetty vasemmanpuoleiseen spiraaliin. Mitä tulee niiden sovelluksiin, niitä käytetään usein autojen nopeudenrajoittimissa ja työstökoneissa.

spiral bevel gear
